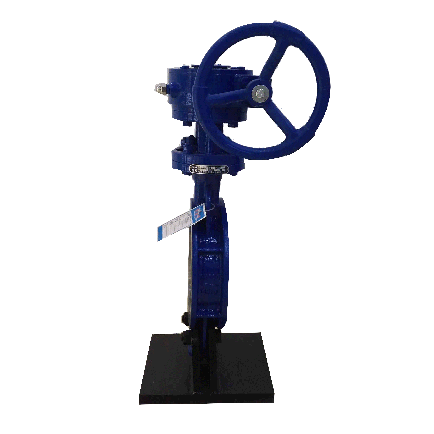

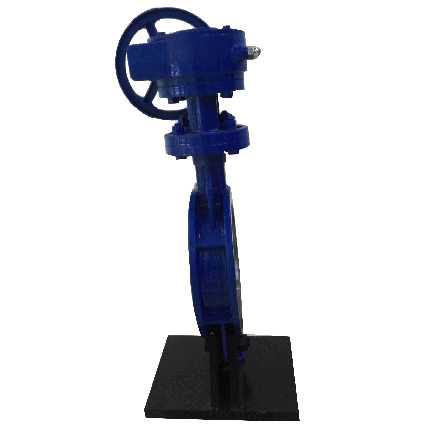

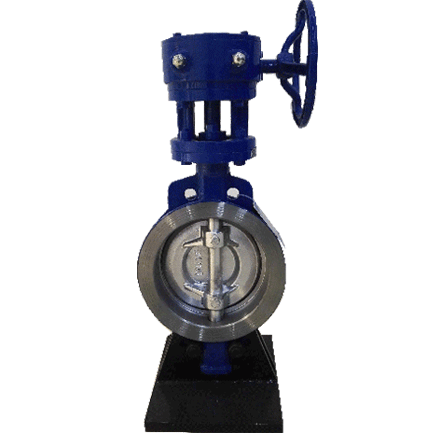

涡轮对夹硬密封蝶阀










 对夹式伸缩蝶阀参数

产品型号：D343H-10C/16C
产品口径：DN50-1200
适用介质：水，蒸气，油品及酸类腐蚀性介质等。
适用压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa
适用温度：碳钢：-30至425度之间、不锈钢：-40度至600度之间
驱动方式：手柄、蜗轮、气动、电动。
安装方式：立式安装或卧式安装


对夹式伸缩蝶阀概述

       本公司根据三维偏心原理生产的全金属硬密封蝶阀及双向硬密封蝶阀是一种新型的长寿命节能
型产品，具有抗腐蚀。抗磨损、耐高温、耐高压、低扭矩等优良特性,可广泛使用于≤600度(视
材质)冶金、电力、石油、化工、煤气及高温蒸气等给排水介质管道上作截止和调节流量用。

主要特点

1、结构独特，操作灵活、方便、省力。
2、密封可靠，无论高压低压、高温低温都具有良好的密封性能J零泄漏。
3、具有良好的流量调节特性。
4、独特的三维偏心设计,极低的磨擦阻力并具有越关越紧的功能使用寿命长。

蝶阀所用材质

阀体               铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板               铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
阀座密封圈    不锈钢、多层次、聚内脂、抗磨材料
阀杆               2Cr13, 1Crl3不锈钢、铬钼钢
填料               柔性石墨

蝶阀采用标准

设计标准:GB/T12238-1989
法兰标准:GB/T9113.1-2000:GB/T9113 .2一2000:GB/T9115.1-2000:GB/T9115.2-2000
结构长度:GB/T12221一1989
压力试验:GB/T13927-1992;JB/T9092-1999

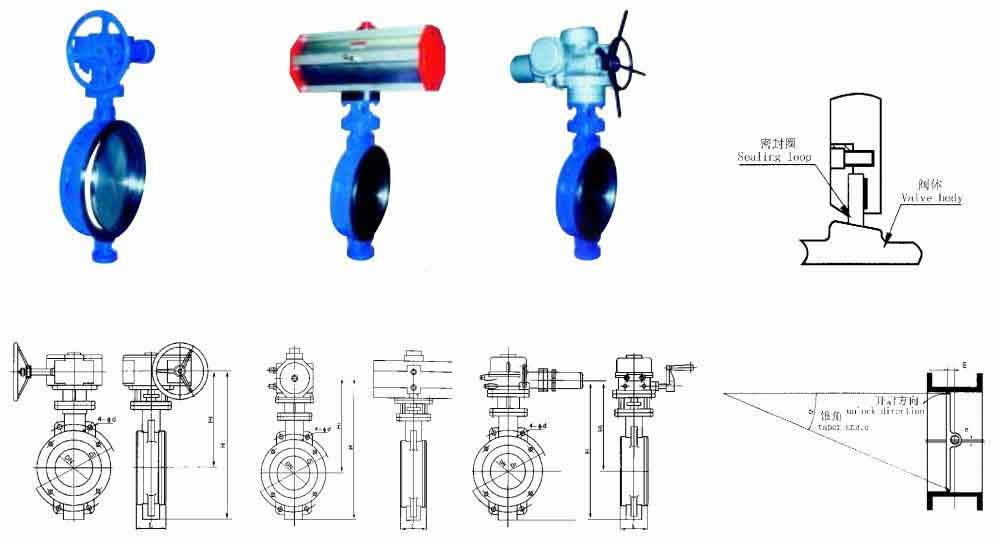

对夹式伸缩蝶阀结构示意图：
