套筒式补偿器

一、结构特点：

      套筒式补偿器又称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。
       适用于介质工程压力≤2.5MPa，介质温度-40℃~600℃。
      套筒式补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。
      套筒式补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。
      套筒式补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。
      套筒式补偿器分单向型和双向型补偿结构，双向型特点是不论介质从它哪一端流入，两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。
      直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。

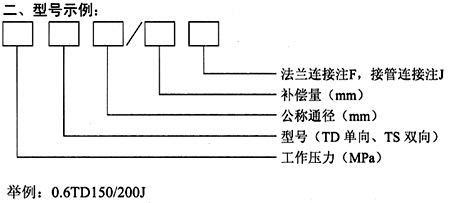

表示：公称直径150mm、工作压力0.6MPa，轴向补偿量200mm，接管连接的单向套筒式补偿器。
三、套筒式补偿器技术参数

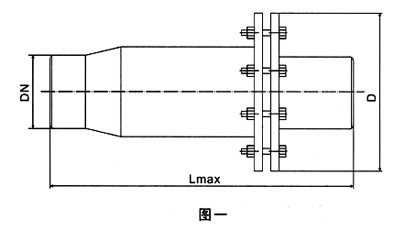

1、TD型单向补偿器技术参数见表1，结构型式见图一

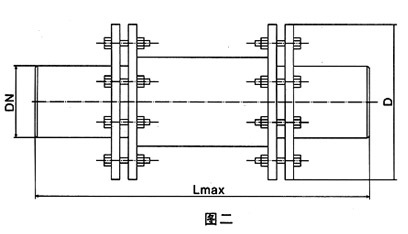

2、TS型双向补偿器技术参数见表2，结构型式见图二

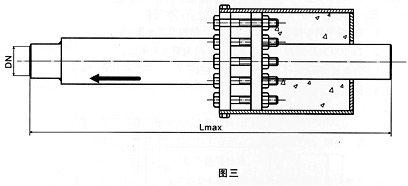

3、直埋式套筒补偿器结构型式见图三

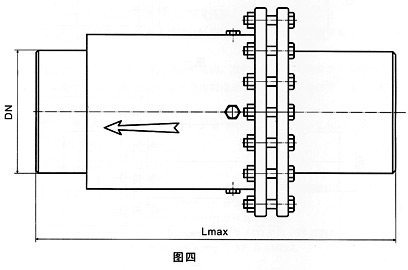

4、注填式套筒补偿器见图四
