ZMS型直埋式波纹补偿器

直埋式波纹补偿器说明：直埋式波纹补偿器又称直埋式波纹管，直埋双向伸缩器，适用于只有轴向位移的管路中，本产品具有补偿横向位移和轴向于横向合成位移的能力，但因为补偿量较小一般只做为轴向补偿更能发挥器特性，使用寿命更长、更安全可靠。

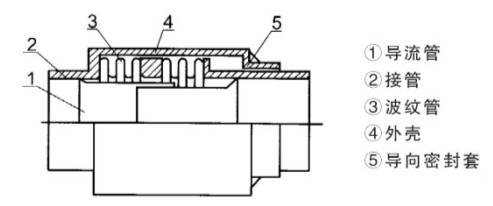

直埋式波纹补偿器说明：
直埋式波纹补偿器又称直埋式波纹管，直埋双向伸缩器，适用于只有轴向位移的管路中，本产品具有补偿横向位移和轴向于横向合成位移的能力，但因为补偿量较小一般只做为轴向补偿更能发挥器特性，使用寿命更长、更安全可靠。

直埋式波纹补偿器技术参数

通径	波数	压力等级MPa					波纹管	最大外径	接管端口	总长L
DN		0.25	0.6	1	1.6	2.5	有效面积	尺寸	尺寸	(mm)
		轴向补偿量mm/刚度N/mm					cm2	mm	mm
50	8	14/153	12/318	12/318	12/635	11/1310	37	120	φ57x3.5	361
	16	27/76	24/158	24/158	24/318	23/655				445
	32	52/38	48/79	48/79	48/159	46/328				621
65	8	19/213	18/213	18/213	18/424	15/841	55	159	φ73x4	377
	12	30/142	29/142	27/142	27/283	25/421				425
	24	60/71	58/107	54/107	54/142	50/211				581
80	8	30/179	30/179	30/358	29/358	27/650	81	162	φ89x4	430
	10	54/143	37/143	37/286	37/286	32/325				466
	20	108/72	74/72	74/143	74/143	64/163				660
100	6	34/138	34/277	33/417	33/417	32/817	121	180	φ108x4	410
	10	56/83	56/166	56/250	54/250	50/409				492
	20	112/42	112/83	112/125	108/125	100/205				712
125	5	37/136	36/272	36/408	35/408	33/801	180	221	φ133x4	410
	9	66/76	65/151	65/227	63/227	60/401				412
	18	132/38	130/76	130/114	126/114	120/201				711
150	5	49/100	49/200	48/300	45/456	44/845	257	245	φ159x4.5	433
	8	88/63	78/125	77/188	71/286	65/423				518
	16	159/32	156/63	154/94	142/143	130/211				756
200	4	58/95	56/193	56/288	56/480	55/800	479	327	φ219x6	475
	6	86/63	85/128	85/192	84/320	80/927				553
	12	172/32	170/64	170/96	168/160	160/200				800
250	4	75/170	74/343	63/588	53/930	50/1856	769	404	φ273x8	500
	6	112/113	110/228	95/392	80/620	78/927				620
	12	220/57	220/114	190/196	160/310	156/464				984
300	4	73/250	72/503	65/830	57/1253	54/2142	1105	451	φ325x8	584
	6	110/167	109/335	97/553	85/835	80/1071				713
	12	220/84	218/168	194/277	170/481	160/536				1113
350	4	79/263	78/523	72/840	64/1265	62/2684	1307	500	φ377x10	614
	6	119/175	117/348	107/560	97/843	90/1342				759
	12	238/88	234/174	214/280	194/442	180/671				1216
400	4	83/280	73/458	70/918	65/1373	63/3675	1611	537	φ426x10	625
	6	126/187	109/305	102/612	97/915	90/1838				771
	12	250/94	218/153	204/306	194/458	180/920				1225
450	4	98/203	96/405	82/690	69/2305	65/4350	1972	632	φ478x10	620
	6	147/135	144/270	124/460	103/1537	90/2175				762
	12	294/68	288/135	248/230	206/769	180/1087				1200
500	4	102/212	100/423	84/728	70/2452	65/4256	2445	699	φ529x10	624
	6	153/142	149/282	126/485	105/1635	90/2128				766
	12	306/71	298/141	252/243	210/818	180/1064				1216
600	4	123/265	121/530	86/1468	99/1740	95/2842	3534	806	φ630x10	676
	6	185/177	181/353	148/978	140/1160	120/1420				848
	12	370/89	362/177	358/489	280/580	240/710				1382
700	4	128/287	126/573	87/1625	85/2972	84/4100	4717	915	φ720x10	708
	6	192/192	188/382	168/1083	131/1982	120/2050				882
	12	384/96	376/191	336/542	262/991	240/11025				1422
800	4	128/310	126/620	84/1778	85/3183	84/6234	5822	1005	φ820x10	724
	8	256/155	252/310	168/889	170/1591	168/3117				1071
	12	384/103	378/207	252/596	241/1061	236/1558				1538
900	4	151/378	149/758	118/1329	117/2575		7620	1137	φ920x10	192
	8	302/189	298/379	236/664	234/1288					1211
	12	453/126	447/253	351/443	354/825					1650
1000	4	140/423	140/845	115/2770	90/5038		9043	1227	φ1020x10	800
	8	280/212	280/423	230/1385	180/2519					1200
	12	420/141	420/282	345/923	270/1679					1616
