JXH型小拉杆横向波纹补偿器

小拉杆横向波纹补偿器由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成，它在吸收管系任意平面内的横向位移，同时吸收轴向位移。小拉杆不能承受内压推力。　安装使用注意事项：　 1、用户使用时若不使用小拉杆，请在订货时注明。　 2、用户使用时若需要小拉杆，在安装后务必将螺母松开并离天耳板（或撑板）一段距离（数值由由向补偿量确定）。　 3、若实际补偿量大于样本上的规定值（寿命1000次），产品在安装后必须拆除小拉杆。设计温度：-20C-400C　产品代号：JXH　型号标注：JXH　波纹管形式

小拉杆横向波纹补偿器由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成，它在吸收管系任意平面内的横向位移，同时吸收轴向位移。小拉杆不能承受内压推力。　
安装使用注意事项：　
1、用户使用时若不使用小拉杆，请在订货时注明。　
2、用户使用时若需要小拉杆，在安装后务必将螺母松开并离天耳板（或撑板）一段距离（数值由由向补偿量确定）。　
3、若实际补偿量大于样本上的规定值（寿命≤1000次），产品在安装后必须拆除小拉杆。

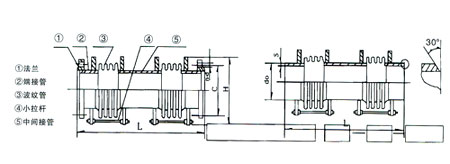

JXH型小拉杆横向波纹补偿器

设计温度：-20°C-400°C　产品代号：JXH　型号标注：JXH　波纹管形式：压力-通径-补偿量

小拉杆横向波纹补偿器技术参数

公称通径 DN	压力 0.6Mpa		压力 1.0Mpa		压力 1.6Mpa		有效面积 A cm2	焊接端管 d×t mm	总长 L mm	重量 kg F/H
公称通径 DN	轴向位移/ 轴向钢度 mm/(N/mm)	横向位移 /横向钢度mm/(N/mm)	轴向位移 /轴向钢度 mm/(N/mm)	横向位移 /横向钢度 mm/(N/mm)	轴向位移 /轴向钢度 mm/(N/mm)	横向位移 /横向钢度 mm/(N/mm)	有效面积 A cm2	焊接端管 d×t mm	总长 L mm	重量 kg F/H
100	32/210	96/8.0	28/252	86/9.6	26/302	78/12	154	0.8 × 4	1000	30
		200/2.0		180/2.5		162/3.1			1500	36
		306/0.89		275/1.1		248/1.3			2000	41
		411/0.50		370/0.6		333/0.75			2500	47
125	33/170	83/18	31/204	78/21.6	29/245	75/25.9	180	33 × 4	1000	39
		115/6.8		109/8.2		103/9.8			1500	43
		198/3.5		188/4.2		178/5.0			2000	51
		269/1.8		255/2.2		242/2.6			2500	62
150	32/290	65/21	30/348	61/25.2	27/417	58/30.2	299	59 × 4.5	1000	42
		136/5.4		129/6.5		122/7.8			1500	53
		107/2.4		197/2.9		186/3.5			2000	63
		279/1.4		265/1.68		251/2.1			2500	74
200	48/326	72/47	43/391	68/56.4	40/469	65/70.5	531	19 × 6	1000	72
		160/11		152/13.2		144/16.5			1500	89
		250/5.0		237/6.0		225/7.5			2000	106
		341/2.8		324/3.4		291/4.1			2500	123
250	46/400	127/20	43/480	114/25	38/576	108/30	774	73 × 8	1500	121
		199/9.0		179/10.8		170/13.5			2000	150
		271/5.0		257/6.0		231/7.5			2500	178
		343/3.2		325/3.8		293/4.6			3000	206
300	59/336	134/25	56/403	127/30	50/483	121/36	1069	25 × 8	1500	146
		213/11		202/13.2		192/15.8			2000	179
		292/6.0		277/7.2		263/8.6			2500	213
		372/3.8		353/4.6		335/5.4			3000	246
350	58/366	107/40	55/402	102/44	52/442	96/48	1263	77 × 8	1500	171
		178/16		169/18		161/22			2000	208
		250/8.5		237/10		226/12			2500	245
		322/5.3		306/6.9		290/9.6			3000	282
400	57/415	92/58	54/48	87/63	51/492	83/69	1612	26 × 8	1500	192
		154/23		142/25		135/27			2000	235
		215/12		204/13		196/15			2500	278
		278/7.7		264/9		250/11			3000	321
450	55/415	81/80	52/456	77/88	49/484	73/96	1995	78 × 8	1500	218
		135/32		128/35		122/38			2000	268
		189/17		180/19		171/21			2500	319
		243/11		230/12		218/13			3000	370
500	90/746	36/241	72/895	32/260	58/984	29/281	2625	29 × 10	1400	535
		68/89		62/96		56/104			1700	581
		102/42		92/45		83/49			2000	627
		126/28		113/30		102/32			2200	658
		166/18		149/19		134/21			2500	704
		198/12		178/13		160/14			2800	750
600	94/820	42/208	85/886	38/224	75/948	34/242	3590	30×10	1500	648
		71/102		64/110		58/118			1800	702
		106/47		95/51		86/55			2200	775
		135/30		121/32		111/35			2500	830
		168/21		156/23		141/25			2800	884
		199/14		183/15		168/17			3200	957
