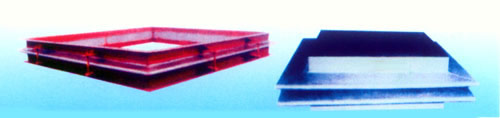

电厂烟风煤管道补偿器（FGFB型）

电厂烟风煤管道补偿器有圆形、矩形、波形，是根据美国CE公司引进技术研制的，在工作中能自由伸缩的弹性补偿原件，它结构紧凑，工作可靠，成本低廉，适用性强，有防振、防尘、防失调等功能。主一用于电站锅炉风烟系统中，也适用于冶金化工等其它类似的烟连接管道。设计时可根据不同的要求制成主要吸收单向热位移的单件膨胀节，也可用于两个膨胀节组成用以吸收空间三向热位移，而不造成管道的破坏汇潜心，是保证管道安全可靠运行的必不可缺少的重要原件。

电厂烟风煤管道补偿器有圆形、矩形、波形，是根据美国CE公司引进技术研制的，在工作中能自由伸缩的弹性补偿原件，它结构紧凑，工作可靠，成本低廉，适用性强，有防振、防尘、防失调等功能。主一用于电站锅炉风烟系统中，也适用于冶金化工等其它类似的烟连接管道。
设计时可根据不同的要求制成主要吸收单向热位移的单件膨胀节，也可用于两个膨胀节组成用以吸收空间三向热位移，而不造成管道的破坏汇潜心，是保证管道安全可靠运行的必不可缺少的重要原件。

技术参数

公称通径 DN	A	B	B₁	H	A₁	重量 kg
mm						重量 kg
2000×1000	2000	1000	1413	536	2413	291
2000×1300		1300	1713			318.6
2000×1600		1600	2013			346.1
2000×1800		1800	2213			346.5
2000×2000		2000	2413			383
2200×1200	2200	1200	1613	536	2613	330.8
2200×1400		1400	1813			349.3
2200×1600		1600	2013			367.7
2200×1800		1800	2213			386.2
2200×2000		2000	2413			404.6
2400×1200	2400	1200	1613	536	2813	349.3
2400×1400		1400	1813			367.7
2400×1600		1600	2013			386.7
2400×1800		1800	2213			404.6
2400×2000		2000	2413			423.1
2600×1600	2600	1600	2013	536	3013	404.6
2600×1800		1000	2213	536	3013	423.1
2600×2000		2000	2513	602	3113	359.8
2600×2000		2200	2713	602	3113	686.8
2800×1800	2800	1800	2313	602	3313	659.8
2800×2000		2000	2513			686.8
2800×2200		2200	2713			713.8
2800×2400		2400	2913			740.8
