双法兰传力接头适用范围
VSSJAF型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
双法兰传力接头安装简要说明：
VSSJAF型双法兰传力接头适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整在工作时，可以把轴向推力传递至整个管道。
传力接头分类有：单发兰传力接头、双法兰松传力接头、可拆式双法兰传力接头。
传力接头材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

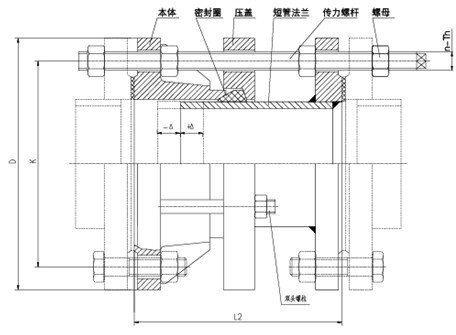

序号
名称
数量
材料
1
本体
1
QT400-15、Q235A、ZG230-450、20
2
密封圈
1
NBR
3
压盖
1
QT400-15、Q235A、ZG230-450、20
4
限位短管法兰
1
Q235A、20、16Mn
5
螺母
4n
Q235A、20、1Cr18Ni9Ti
6
长螺柱
n
Q235A、35、1Cr18Ni9Ti
7
螺柱
n
Q235A、35、1Cr18Ni9Ti
|
公称通径
|
管子外径
|
外形尺寸
|
伸缩量
|
法兰连接尺寸
|
||||||
|
Dw
|
L
|
L1
|
0.6MPa
|
1.0MPa
|
||||||
|
D
|
D1
|
n-d。
|
D
|
D1
|
n-d。
|
|||||
|
65
|
76
|
340
|
105
|
50
|
160
|
130
|
4-￠14
|
185
|
145
|
4-￠18
|
|
80
|
89
|
190
|
150
|
4-￠18
|
200
|
160
|
8-￠18
|
|||
|
100
|
108
|
210
|
170
|
220
|
180
|
|||||
|
114
|
||||||||||
|
125
|
133
|
240
|
200
|
8-￠18
|
250
|
210
|
||||
|
140
|
||||||||||
|
150
|
159
|
265
|
225
|
285
|
240
|
8-￠22
|
||||
|
168
|
||||||||||
|
200
|
219
|
320
|
280
|
340
|
295
|
|||||
|
250
|
273
|
370
|
335
|
12-￠18
|
395
|
350
|
12-￠22
|
|||
|
300
|
325
|
350
|
130
|
65
|
440
|
395
|
12-￠22
|
445
|
400
|
|
|
350
|
377
|
490
|
445
|
505
|
460
|
16-￠22
|
||||
|
400
|
426
|
540
|
495
|
16-￠22
|
565
|
515
|
16-￠26
|
|||
|
450
|
480
|
595
|
550
|
615
|
565
|
20-￠26
|
||||
|
500
|
530
|
645
|
600
|
20-￠22
|
670
|
620
|
||||
|
600
|
630
|
755
|
705
|
20-￠26
|
780
|
725
|
20-￠30
|
|||
|
700
|
720
|
860
|
810
|
24-￠26
|
895
|
840
|
24-￠30
|
|||
|
800
|
820
|
590
|
220
|
130
|
975
|
920
|
24-￠30
|
1015
|
950
|
24-￠33
|
|
900
|
920
|
1075
|
1020
|
1115
|
1015
|
28-￠33
|
||||
|
1000
|
1020
|
1175
|
1120
|
28-￠30
|
1230
|
1160
|
28-￠36
|
|||
|
1200
|
1220
|
1405
|
1340
|
32-￠33
|
1455
|
1380
|
32-￠40
|
|||
|
1400
|
1420
|
1630
|
1560
|
36-￠36
|
1675
|
1590
|
36-￠42
|
|||
|
1500
|
1520
|
1730
|
1660
|
-
|
-
|
-
|
||||
|
1600
|
1620
|
1830
|
1760
|
40-￠36
|
1915
|
1820
|
40-￠48
|
|||
|
1800
|
1820
|
2045
|
1970
|
44-￠40
|
2115
|
2020
|
44-￠48
|
|||
|
2000
|
2020
|
2265
|
2180
|
48-￠42
|
2325
|
2230
|
48-￠48
|
|||
|
2200
|
2220
|
2475
|
2390
|
52-￠42
|
2550
|
2440
|
52-￠56
|
|||
|
2400
|
2420
|
2685
|
2600
|
56-￠42
|
2760
|
2650
|
56-￠56
|
|||
